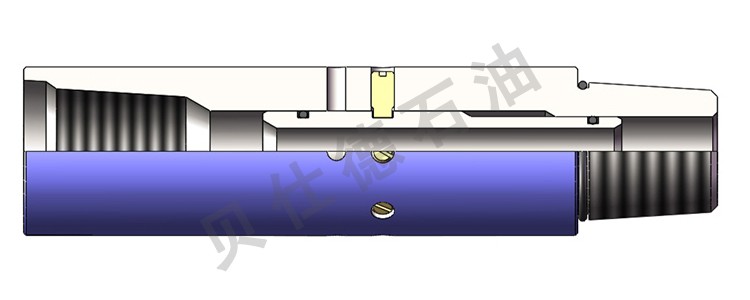

投球式循环阀用于连续油管内部与环空之间建立循环通道。当作业工具串需要从管柱中部进行循环时,通过投球加压建立循环通道,当工具串下部堵塞时,可采用管内憋压开启循环孔。
特点:
结构简单、安装容易,可靠性高;
投球打压、憋压剪断销钉两种方式;
销钉剪断压差值可调;
工具规格
|
工具外径
|
工具内径
|
工具长度
|
工作压力
|
连接螺纹
|
1.69″
|
Ø43.0mm
|
Ø10.0mm
|
250.0mm
|
70MPa
|
1"AMMT
|
2.125″
|
Ø54.0mm
|
Ø10.0mm
|
265.0mm
|
70MPa
|
1.5"AMMT
|
2.875″
|
Ø73.0mm
|
Ø20.0mm
|
300.0mm
|
70MPa
|
2 3/8"PAC
|
|
