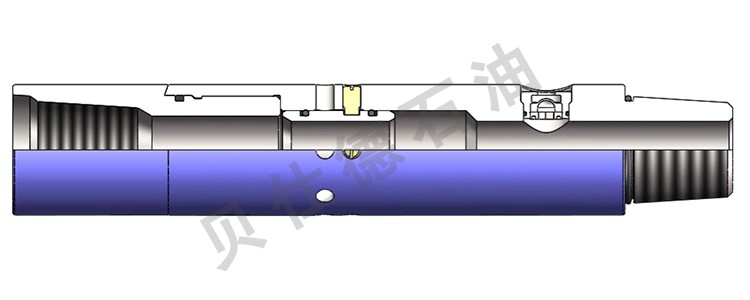

双作用循环阀用于在连续油管内部与环空之间建立循环通道。当作业工具串需要从管柱中部进行循环时,通过投球加压的方式开启循环孔建立循环通道,当工具遇卡被埋,流量过小无法正常泵送投球时,通过憋压开启破裂盘增大流量,然后投球剪断销钉开启循环阀进行大排量洗井。
特点:
结构简单,可靠性高;
打压击破破裂盘,建立小循环;
破裂盘击破压力可调整;
工具规格
工具外径
工具内径
工具长度
破裂压力
连接螺纹
1.69″
Ø43.0mm
Ø10.0mm
350.0mm
optional
1"AMMT
2.125″
Ø54.0mm
Ø20.0mm
365.0mm
1.5"AMMT
2.875″
Ø73.0mm
Ø32.0mm
400.0mm
2 3/8"PAC
